高速鋼自問(wèn)世以來(lái)，已有七十余年的歷史。自1910年以后才逐漸形成標(biāo)準(zhǔn)成分的WI8Cr4V,即18-4-1型高速鋼。在長(zhǎng)期生產(chǎn)實(shí)踐中，人們不斷加深對(duì)高速鋼的認(rèn)識(shí)，發(fā)現(xiàn)該鋼的脆性大，易產(chǎn)生崩刃現(xiàn)象。為適應(yīng)元素資源及生產(chǎn)需要，相繼發(fā)展了許多品種的高速鋼。目前世界上的高速鋼品種，按化學(xué)成分特點(diǎn)，基本上可分為以下三類(lèi)：

　　1.W系高速鋼，典型鋼種牌號(hào)是W18Cr4V和W9Cr4V等；

　　2.Mo系高速鋼，典型鋼種是W2Mo8Cr4V和Mo8Cr4V2（即美國(guó)的Ml和M10)等；

　　3.W-Mo系高速鋼，典型鋼種是W6Mo5Cr4V2等。

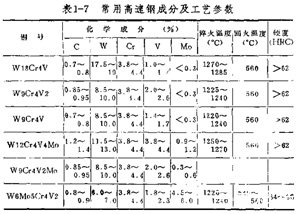

　　我國(guó)生產(chǎn)的高速鋼以W系和W-Mo系為主，即W18Cr4V、W9Cr4V、W9Cr4V2、Wl2Cr4V4Mo等。此外，在生產(chǎn)中W6Mo5Cr4V2鋼也被大量應(yīng)用。綜合我國(guó)資源情況，還發(fā)展了高碳高速鋼（95W18Cr4V)、含鋁高速鋼（W6Mo5CrV2Al）和含鈷高速鋼W6Mo5Cr4V2Co5)等。我國(guó)常用高速鋼的成分及工藝參數(shù)等，列于表1-7中。


　　盡管高速鋼有較多的品種，但在化學(xué)成分、金相組織、生產(chǎn)工藝及使用性能等方面，都存在著相似性。尤其是紅硬性，是所有高速鋼的共同特點(diǎn)。鋼中化學(xué)成分的增減，都是在確保紅硬性的基礎(chǔ)上，進(jìn)一步改善銅的其他性能，如提高硬度和韌性等。

　　W系高速鋼具有很好的紅硬性，可以制造在600℃條件下工作的各種刀具，但實(shí)踐證明。W系高速鋼脆性較大，使用時(shí)易產(chǎn)生崩刃現(xiàn)象。而Mo系高速鋼具有碳化物較均勻、韌性較高的優(yōu)點(diǎn)，但在加熱時(shí)脫碳敏感性及晶料長(zhǎng)大傾向較大，易產(chǎn)生過(guò)熱缺陷。W-Mo系高速鋼別兼有W系與Mo系兩鋼種的共同優(yōu)點(diǎn)，其脫碳與過(guò)熱敏感性均較小。不僅有較高的紅硬性，同時(shí)還具有較高的硬度和韌性。因此，近每來(lái)W-Mo系高速鋼獲得廣泛的應(yīng)用，特別是W6Mo5Cr4V2鋼，在很大范圍內(nèi)取代了W18Cr4V鋼，而被廣泛采用。

　　含鉆高速鋼（W6Mo5Cr4V2Co5)是為了進(jìn)一步提高紅硬性而發(fā)展起來(lái)的新鋼種，而含鋁超硬性高速鋼（W6Mo5Cr4V2Al)，則是為了適應(yīng)加工難切削材料(如耐熱合金等），在綜合了高碳、高釩和含鈷高速鋼優(yōu)點(diǎn)的基礎(chǔ)上發(fā)展起來(lái)的。這種鋼經(jīng)淬火與回火后，硬度可達(dá)HRC67?70,并具有很高的紅硬性和良好的切削性能。

　　由于高速鋼具有高的紅硬性和良好的切削性能，可制造各神高速切削刀具。同吋在一些冷作模具及耐熱、耐磨零件上也廣為應(yīng)用。所以，高速鋼在工具鋼中占有特殊的地位，是應(yīng)用范圍最廣的切削工具鋼。
