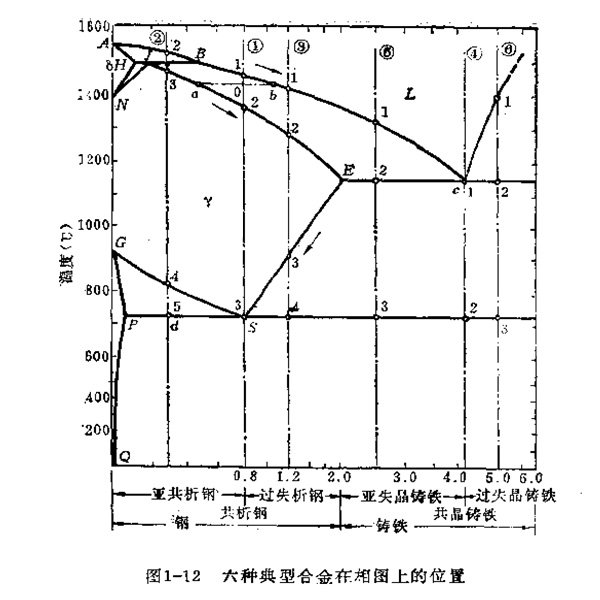

根據鐵碳相圖，對圖中所示六種典鐵碳合金（見圖1-12)的結晶過程進行分析如下： 　　1.共析鋼（含碳量0.8勢）的結晶過程，如圖中合金①所示，當溫度在1點以上時，合金處于完全液體狀態。當溫度降至1點并有過冷現象時，開始從液態合金中析出奧氏體。繼續冷至1?2點之間，從液態合金中不斷析出奧氏體。液相的濃度沿BC線變化，奧氏體的濃度沿JE線變化。
　　奧氏體的晶體在液態合金中，一般以樹核狀自由長大。當冷到2點凝固終了時，其組織為單相奧氏體。在2?3點區間保持單相奧氏體，相的濃度等于合金的成分，所以沒有成分和組織的變化。

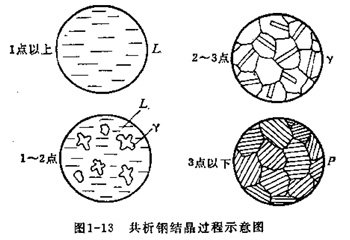

　　在3點（723°C)時共析成分（含碳暈0.8%)的奧氏體發生共析轉變，r1→a+Fe3C7，即形成珠光體，在3點以下至室溫，不再發生組織變化，其最終為片狀鐵素體與滲碳體構成的珠光體。其結晶過程如示意圖1-13。 　　2.亞共析鋼（含碳量0.3%）的結晶過程可由圖中合金②看出，在1點以上合金處于液體狀態，冷至1點開始從液態合金中析出固溶體。在1?2點之間為L+＆相。
　　HJB為包晶線，因而在2點將發生包晶反應；LB+＆H→γJ。反應結果產生J成分的奧氏體。由于合金濃度線位于包晶點J的右側，因此到包晶反應結束時，仍有過剩的液相存在。
　　2?3點為L+γ兩相區，在該區冷卻時將從液態合金中繼續析出奧氏體。液相濃度沿BC線變化，奧氏體濃度沿JE線變化。到3點時合金全部凝固終了，變?yōu)閱蜗鄪W氏體。3?4點為單相奧氏體區，在冷卻時合金不產生組織變化。
　　當合金冷卻到4點時，將開始從奧氏體中析出鐵素體。在緩慢冷卻時鐵素體易在奧氏體晶界上形成。合金在4?5之間隨著溫度的下洚，從奧氏體中不斷析出鐵素體。此時奧氏體濃度沿線變化，鐵素體沿GP線變化。

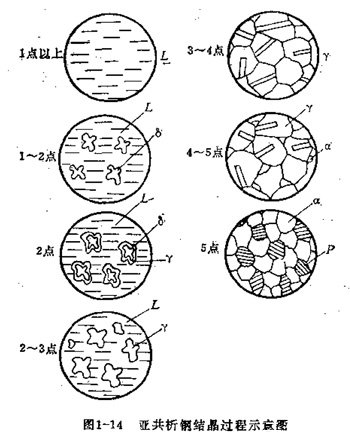

　　合金冷至5點（723℃)時，將發生共柝轉變；γS→α+Fe3C。即含有0.8%碳的奧氏休全部轉變?yōu)橹楣怏w。此時，原先析出的鐵素體仍保持不變，共析轉變結束后，其組織將為鐵素體+珠光體所組成。合金在5點以下至室溫，基本沒有組織變化，仍為鐵素體+珠光體。 　　該合金的結晶過程示意如圖1-14所示。根據杠桿定律，在室溫時其珠光體與鐵素體的總童比為：
　　Qp÷Qa=Pd÷Sd
