材料名稱：10鋼[w(C)0.10%]

　　浸蝕　劑：4%硝酸酒精溶液

　　處理情況：退火處理，金相拋光劑

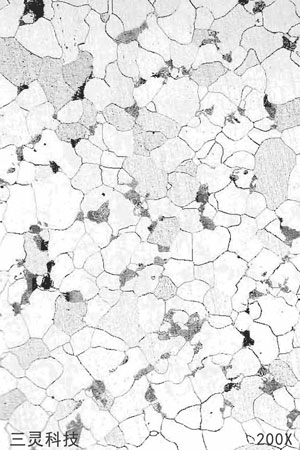

　　組織說(shuō)明：白色晶粒為鐵素體，黑色塊狀為片狀珠光體（體積分?jǐn)?shù)約占10%)。鐵素體晶粒細(xì)小，且分布均勻。在退火狀態(tài)下，當(dāng)鋼中w(C)大于0.05%時(shí)，在鐵素體基體中將出現(xiàn)珠光體組織。按鐵-碳相圖，珠光體是共析反應(yīng)的產(chǎn)物，它是由鐵素體與滲碳體片相間如指紋狀排列：由于鋼中ｗ<C)僅0.1%,故珠光體的含量較少，旦分布于鐵素體晶界處。10鋼的強(qiáng)度較低，塑性和韌性較好，因此，可在室溫下用 冷變形方法（彎曲、冷沖或拉絲等）制造各種零件。如拉桿、鉚釘、墊片、墊圈等。

　　這類鋼的用途與08鋼相同，可制造不承受載荷 的覆蓋件、強(qiáng)度不高的冷成形件、受力不大的焊接 件，退火后用于制造磁性零件。

　　材料名稱：10 鋼 0(00,07%?U3%，w(Si) 0.17%?0.37%, M，(Mn)0.35%?CX65%]

　　浸蝕　劑：4%硝酸酒精溶液

　　處理情況：退火狀態(tài)，金相拋光劑

　　組織說(shuō)明：白色基體為鐵素體，黑色塊狀為片狀珠光體，鐵素體晶粒小于8級(jí)。

　　根據(jù)鐵素體的晶粒大小可知，鋼材退火時(shí)加熱溫度不髙，故冷卻后獲得細(xì)小的鐵素體晶粒。

　　這類鋼的強(qiáng)度比較低，塑性及韌性較好, 因此可通過(guò)彎曲、鍛造、熱沖、冷沖或拉絲等方法來(lái)制造各種零件。同時(shí)，這種鋼的焊接性能較妤。無(wú)回火脆性傾向，因此亦可用來(lái)制造受力不大的焊接零件。

　　這類鋼的可加工性差，淬硬性及淬透性極低，這類鋼一般在供應(yīng)態(tài)或正火后使用。

　　材料名稱：10鋼金相組織圖譜

　　浸蝕　劑：飽和苦味酸水溶液

　　處理情況：將圖進(jìn)行冷拉，變形量為50%

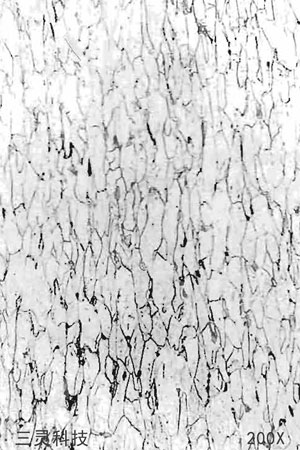

　　組織說(shuō)明：鐵素體晶粒沿著冷拉方向而變形，呈長(zhǎng)條狀分布,分布于鐵素體晶界處的珠光體也被拉成長(zhǎng)條狀。鐵素體上出現(xiàn)黑色條狀滑移線。

　　10鋼經(jīng)冷拉或壓力加工變形時(shí)，先在晶粒內(nèi)產(chǎn)生滑移線，隨著變形量的增加，而產(chǎn)生塑性變形，使各晶粒的取向趨于一致，沿著加工方向拉長(zhǎng)。這一過(guò)程導(dǎo)致鋼材的外形和尺寸發(fā)生不能恢復(fù)的塑性變形，而且在變形過(guò)程中將使鋼材同肘發(fā)生加工硬化現(xiàn)象，使鋼的強(qiáng)度明顯提高。加工硬化現(xiàn)象不僅鋼鐵有，其他金屬材料（例如鋁、銅等）也有、這—可貴的性質(zhì)，不但能提高金屬材料的強(qiáng)度和硬度，而且對(duì)一些不能用熱處理方法來(lái)強(qiáng)化的不銹鋼，其怍用也尤為重要。
