材料名稱：Q235鋼棒材

浸蝕劑：4%硝酸酒精溶液

處理情況：熱軋材：右圖經(jīng)840℃x5h后淬火

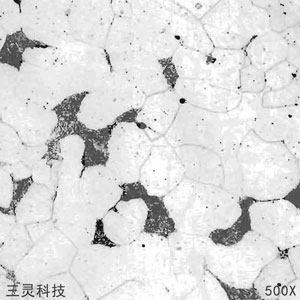

組織說(shuō)明：左圖：熱軋棒材，基體組織為鐵素體及塊狀分布的粒狀珠光體，鐵素體基體上的黑色小點(diǎn)狀為滲碳體顆粒，部分晶界上的灰色顆粒狀為硫化錳夾雜物。

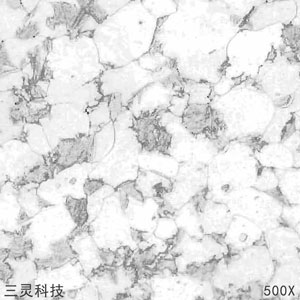

右圖：經(jīng)840℃加熱后的淬火組織，由于加熱溫度低，同時(shí)保溫時(shí)間又短，以致使珠光體塊轉(zhuǎn)變?yōu)閵W氏體，在冷卻時(shí)轉(zhuǎn)變?yōu)轳R氏體針狀組織，鐵素體未發(fā)生相變，被保留下來(lái)。
