材料名稱：20鋼

浸蝕劑：2%硝酸酒精溶液

處理情況：退火狀態(tài)，金剛石研磨膏

組織說明：鐵素體及珠光體，鐵素體的晶粒大小分布不均勻。

冷拔鍋材，由于各部位的變形量不均勻，以致在同一溫度退火后，變形量不同的部位再結晶后的晶粒大小也不一樣：細晶粒部分的強度及硬度往往稍高于大晶粒處。

20鋼可用來制造承受應力不大、塑性及韌性要求較高的機械零件，如汽車剎車片、杠桿軸、變速箱變速撥叉、齒輪、齒輪軸、凸輪軸、氣閥挺桿、套筒等負載不大的滲碳體：以及拉桿、鉤環(huán)、杠桿、襯墊等受力不大、韌性要求較高的鍛制件和壓制件等。

材料名稱：20鋼

浸蝕劑：2%硝酸酒精溶液

處理情況：900℃加熱后正火處理

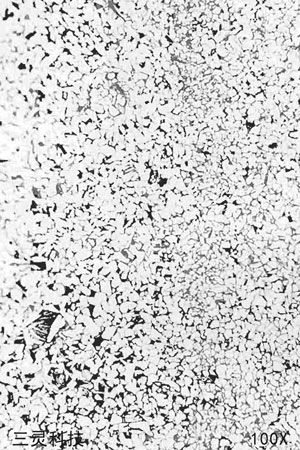

組織說明：白色基體為鐵素體等軸晶，黑色塊狀為片狀珠光體。此為正火后的正常組織。

20鋼經(jīng)正火處理后，可以獲得均勻而又細小的組織，從而使其抗拉強度大于441N/mm2,伸長率大于23%。這種鋼可用于制造承受應力不大、塑性要求較高的機零件，例如起重鉤、軸套、拉桿、 螺釘及杠桿等。如果進行滲碳淬火處理，則可以制造要求表面硬度高，而心部強度一般的零件，例如活塞銷、軸套、鏈條的滾子等，另外，這類鋼的焊接性能良好，尚可用作需要焊接的零件。

20鋼還可以用于制造壓力低于6MPa、溫度低于450℃的非腐蝕性介質(zhì)中工作的管子、法蘭以及各種緊固件。

材料名稱：20鋼

浸蝕劑：4%硝酸酒精溶液

處理情況：880℃x12h后隨爐冷至500℃后空冷

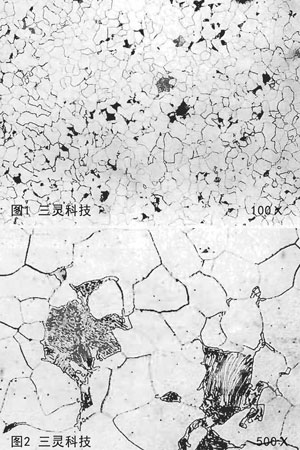

組織說明：圖1:退火后的組織，組織為鐵素體及黑色塊狀分布的片狀珠光體，鐵素體晶粒細小，屬7級：珠光缽的體積分數(shù)約占5%。

圖2:放大500倍后的組織，基體為細晶粒的鐵素體，黑色塊狀為片狀珠光體，此外，在珠光體邊緣鐵素體晶界上有少量三次滲碳體。

20鋼經(jīng)退火后，材料的硬度有所降低，其塑性及韌性較正火處理者低些。此材料適用冷沖壓或作滲碳零件。

20鋼強度、硬度低，塑性及韌性高，冷變形性和焊接性好，可加工性能差，淬透性和淬硬性低， 無回火脆性。—般在供應態(tài)或正火后使用，也可通過淬火、回火改善力學性能和可加工性能，金剛石研磨膏。
