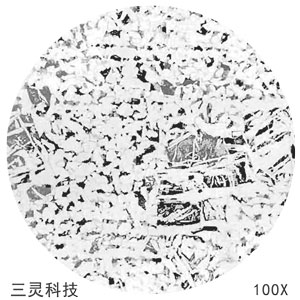

材料名稱：Q235鋼金相圖譜

浸蝕劑：4%硝酸酒精溶液

處理情況：原材料熱軋后壁冷，金相砂紙

組織說(shuō)明：自色基體為鐵素體，灰黑色塊狀為珠光體。部分晶粒因過(guò)熱而長(zhǎng)大，并在粗大珠光體晶粒內(nèi)出現(xiàn)針狀鐵素體，這是由于鋼過(guò)熱而在 冷卻時(shí)，先共析鐵素體沿一定的晶面或慣習(xí)面呈針狀析出，它與奧氏體晶格之間有一定的取向關(guān) 系，這種分布形式的鐵素體和珠光體，禰為魏氏組織。它常導(dǎo)致材料的沖擊韌度下降。

材料名稱：Q235鋼

浸蝕劑：4%硝酸酒精溶液

處理情況：原材料熱乳后空冷

組織說(shuō)明：工件的加熱溫度較上圖試樣高；冷卻 速度亦較快。因此鐵素體晶粒普遍長(zhǎng)大，并出現(xiàn)更 多更長(zhǎng)的針狀鐵素體，魏氏組織較上圖嚴(yán)重。按GB/T13299—1991標(biāo)準(zhǔn)評(píng)定，魏氏組織屬3級(jí)。

魏氏組織為過(guò)熱組織，隨著過(guò)熱程度的提高，魏氏組織的嚴(yán)重程度也隨之增大。

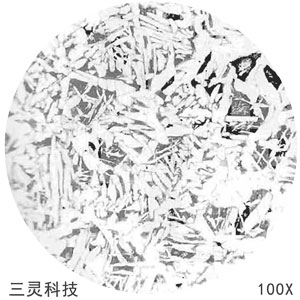

材料名稱：Q235鋼

浸蝕劑：4%硝酸酒精溶液

處理情況：原材料熱軋后空冷，金相砂紙

組織說(shuō)明：熱軋終了溫度更高，以致晶粒粗大，大部分鐵素體呈針狀分布，針葉方向交叉，構(gòu)成嚴(yán)重的魏氏組織（相當(dāng)于4級(jí)鋼件加熱溫度偏高，而冷卻適中時(shí)，既能促使晶粒長(zhǎng)大，而且在冷卻時(shí)又容易形成魏氏組織。

魏氏組織可通過(guò)正確的正火或退火處理予以改善或消除。
