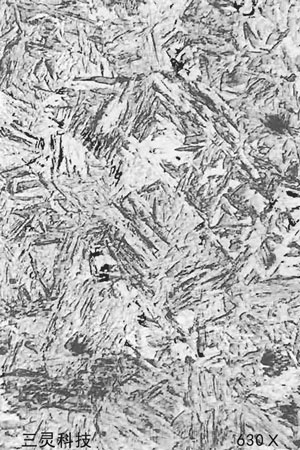

材料 名稱：20鋼

浸蝕 劑：3%硝酸酒精溶液

處理情況：950℃加熱保溫后水淬，金剛石研磨膏

組織說明：低碳馬氏體/又稱板條狀馬氏體，硬 度為 46?47HRC。

低碳鋼淬火后可得到板條狀馬氏體組織，它的特征是： 尺寸大致相同的條狀馬氏體定向平行排列，組成馬 氏體束或馬氏體區(qū)域，在區(qū)域與區(qū)域之間位向差較 大，一顆原始的奧氏體晶粒內(nèi)可以形成幾個(gè)不同取 向的區(qū)域。

20鋼通過加熱后泮火、回火等處理，可以改善其力學(xué)性 能和可加工性，以充分利用它的潛在性能，來制造 強(qiáng)度和韌性要求較高的零部件。

材料名稱：20鋼

浸蝕劑:3%硝酸酒精溶液

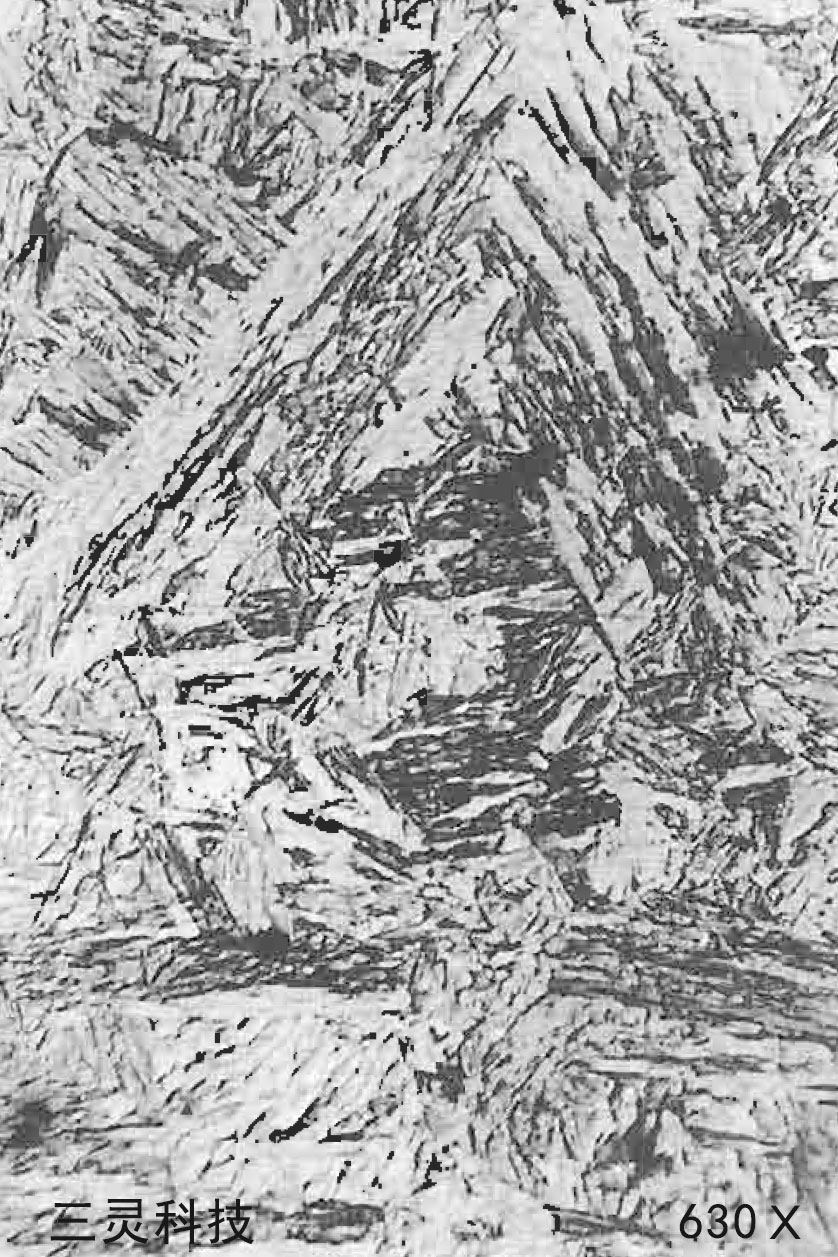

處理情況：大于1000℃加熱保溫后水淬，金剛石研磨膏

組織說明：粗大低碳馬氏體，或稱板條狀馬氏體。

由于淬火溫度較前圖試樣為高，故淬火后得到粗大的板 條狀馬氏體。

雖說 馬氏體通常是硬而脆的組織，其實(shí)只有中碳或高碳 鋼在淬火后可得到既硬又脆的高碳馬氏體組織，而 低碳鋼淬火后得到的低碳馬氏體其強(qiáng)韌性卻很好。 目前很多工廠己廣泛采用低碳鋼或低碳低合金鋼通 過高溫淬火和低溫回火處理，以獲得強(qiáng)韌性好的低 碳馬氏體組織，從而提商零件的力學(xué)性能和使用壽 命，以滿足生產(chǎn)要求和節(jié)省原材料。

材料名稱：20鋼

浸蝕劑：苦味酸+4%硝酸酒精溶液

處理情況：淬火、低溫回火，金剛石研磨膏

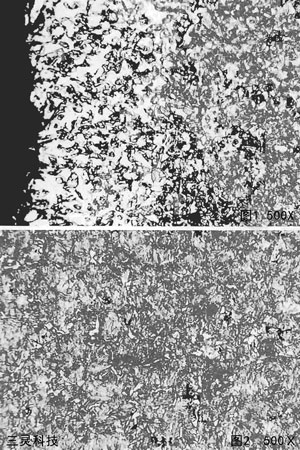

組織說明：圖2: 20鋼圓棒試樣 表層組織，表面為半脫碳層，組織為鐵素體及回火 馬氏體，脫碳層深度約為0.07mm,此層的平均硬度為 270HV，相當(dāng)于27HRC。稍黑，組織為回火馬氏體及 極少量半網(wǎng) 狀和塊狀分布的鐵素體。

圖2：20鋼心部組織，基體為回火馬氏體及極少量網(wǎng)狀或 塊狀分布的鐵素體，組織細(xì)小均勻，硬度為414HV, 相當(dāng)于42HRC?；w中極少量網(wǎng)狀和塊狀分布的鐵素 體是淬火加熱時(shí)保溫時(shí)間不足所致。
