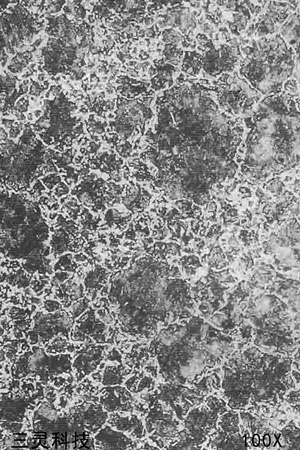

材料名稱：15MnB鋼[W(C)0.13%?0.18%,W(Si)0.2%?0.4%,W(Mn)1.30%?1.60%,W(S)≤0.04%，W（P）≤0.04%]

浸蝕劑：4%硝酸酒精溶液

處理情況：950℃正火處里

組織說明：珠光體及鐵素體沿晶界分布，晶粒大小不甚均勻，大晶粒級為2?3級，小晶粒則為5?7級，硬度為170HBW。
錳不但是煉鋼時良好的脫氧劑，而且能增加鋼的淬透性。由于加入錳元素能使共析點向左下方移動，從而每相同碳量的碳素鋼相比，錳鋼中的珠光體含量較多而且較細。且錳元素能溶入鐵素體，從而固溶強化了鐵素體組織。由于錳鋼在淬火加熱時容易發(fā)生過熱，因此必須嚴格控制淬火加熱溫度。在錳鋼中加入微量的硼，能夠明顯地提高鋼的淬透性，并使鋼在回火后獲得良好昀綜合力學性能。

本圖試樣加熱溫度稍高，因錳銅具有過熱傾向，以致一部分晶粒急劇長大，冷卻后，獲得晶粒大小不均的顯微組織，導致鋼的力學性能變壞。

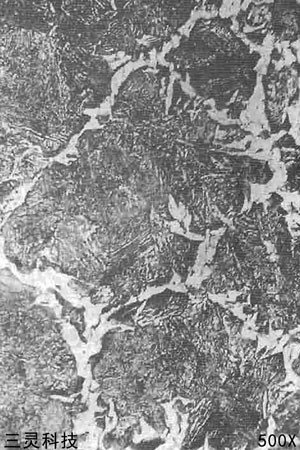

材料名稱：15MnB鋼（同上圖）

浸蝕劑:4%硝酸酒精溶液

處理情況：950℃正火處理

組織說明；本圖系上左圖試樣放大500倍后的情況，機體為片狀珠光體及沿晶界呈網(wǎng)狀分布的鐵素體。
由于鋼中存在部分粗大晶粒以及在晶界出現(xiàn)針狀分布的鐵素體，說明鋼在加熱時已經(jīng)過熱。

當w(C)在0.15左右時，按理顯微組織應為鐵素體基體上布有少量珠光體(約占面積25%左右)，但由子錳元素的加入，致使基體中的珠光體比相同碳量的碳素鋼大大增加。此外，硼元素有促使鐵素體 呈針狀形態(tài)分布的不利作用，但硼元素與某些元素不同，不具有固溶強化鐵素體利降低珠光體相變溫度的作用。

15MnVB鋼較難冶煉，且易出現(xiàn)疏松偏析；而15MnB鋼是在15MnVB鋼基礎上發(fā)展出來的一個新鋼種，冶煉時較易掌握，且無疏松、偏析等缺陷，其力學性能較理想。
