材料名稱：15MnB鋼[W(C)0.13%?0.18%,W(Si)0.2%?0.4%,W(Mn)1.30%?1.60%,W(S)≤0.04%，W（P）≤0.04%]

浸蝕劑：4%硝酸酒精溶液

處理情況：950℃加熱保溫后油冷淬火

組織說明：由于淬火溫度偏高，奧氏體晶粒急劇長大，淬火后得粗大的淬火組織。下述三幅圖片系從同一塊試樣上不同部位拍攝的顯微組織。

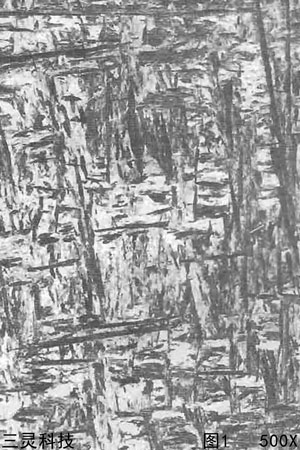

圖1:板條狀低碳馬氏體，板條狀馬氏體束成90°角排列，呈筐籃式結(jié)構(gòu)。

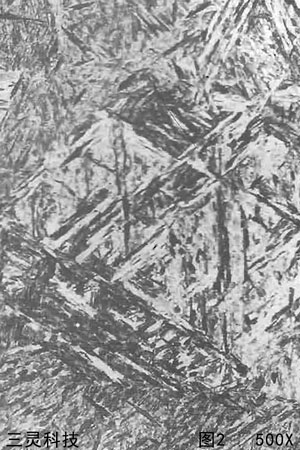

圖2:另一部位的板條狀低碳馬氏體組織，板條狀馬氏體束呈60°角排列，構(gòu)成等角三角形分布。

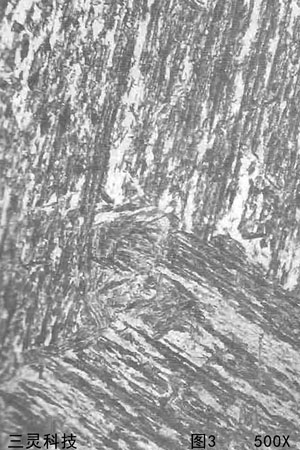

圖3:又一部位的板條狀低碳馬氏體組織，粗大板條狀馬氏體束呈120°角排列，類似羽毛狀。

上述三幅圖片為不同分布形態(tài)的典型板條狀低碳馬氏體組織。
