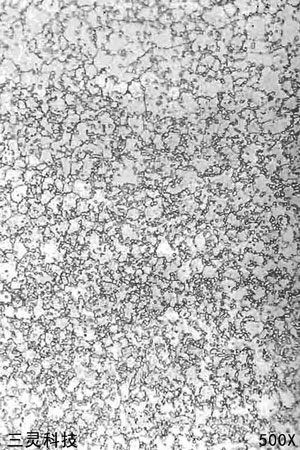

材料名稱：45鋼

浸蝕劑：4%硝酸酒精溶液

處理情況：720℃退火處理

組織說明：基體為球粒化珠光體及鐵素體。

45鋼經(jīng)過720℃長時(shí)間退火處理，導(dǎo)致片狀珠光律體中滲碳體發(fā)生球?；?，從而使鋼的強(qiáng)度和硬度明顯下降，韌性和塑像則顯著增加，因此經(jīng)過上述處理的鋼材，適宜于作冷擠壓和冷沖壓零件的原材料，因?yàn)榫哂羞@種球化組織的鋼材在冷變形時(shí)不易開裂，同時(shí)可延長的沖模的使用壽命。

材料名稱：45鋼

浸蝕劑：4%硝酸酒精溶液

處理情況：760℃退火處理

組織說明：基體為較粗球粒狀珠光體及鐵素體。球狀珠光體的滲碳體顆粒較圖 粗大。

由于退火溫度略高于圖 試樣，致使球粒狀滲碳體聚集、長大而獲得較粗的球狀珠光體。

這種較粗太的球粒狀珠光體組織，其強(qiáng)度和硬度較圖 低，而韌性和塑性則有所提高。

這種球化組織對(duì)經(jīng)過球化退火的45鋼來說，屬正常的顯微組織。

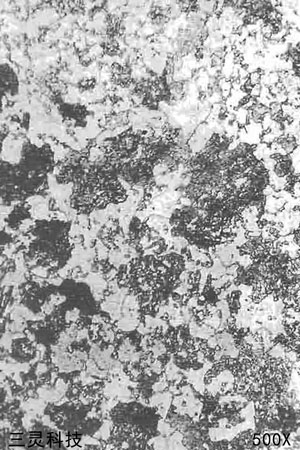

材料名稱：45鋼

浸蝕劑：4%硝酸酒精溶液

處理情況：8l0℃退火處理_

組織說明：白色基體為鐵素體，其上有呈團(tuán)塊狀分布的片狀珠光體，并有少量滲碳體呈球狀分布。

隨著退火溫度前升高，一部分球狀滲碳體溶入奧氏體；在隨后的冷卻過程中，至共析反應(yīng)時(shí)，即自奧氏體中析出片狀珠光體,極少量未溶解的球粒狀滲碳體仍被保留下來。此組織屬不完全退火顯微組織。由于組織中出觀片狀珠光體，故不宜作冷擠壓的零件。

45鋼適用于強(qiáng)度要求較高的霧件，一般經(jīng)調(diào)質(zhì)或正火處理后使用，這種鋼在淬=火時(shí)有形成縛淬火裂紋的傾向，尤其當(dāng)碳含量處于上限，以及零件直徑在7?8mm時(shí)，容易發(fā)生開裂。故復(fù)雜零件在淬火時(shí)應(yīng)選擇合適的淬火介質(zhì)來淬火，如三硝氷溶液或聚乙烯醇水溶液等。
