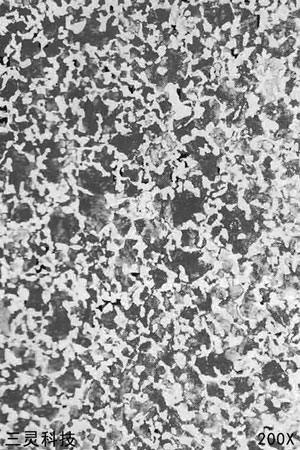

材料名稱：50鋼[w(C)50%]

浸蝕劑；4%硝酸酒精溶液浸蝕

處理情況：830℃加熱保溫后爐冷

組織說明：黑色基體為片狀珠光體，白色呈網(wǎng)絡(luò)狀分布的為鐵素體。珠光體的體積分?jǐn)?shù)約占基體總體積分?jǐn)?shù)的60%。由圖可知，鋼的退火溫度不高，故其晶粒甚為細(xì)小，隨著鋼中含碳量的增加，珠光體的數(shù)量也逐漸增多，因此提高了鋼的強(qiáng)度，而其韌性及塑性則稍有下降。50鋼系中碳高強(qiáng)度優(yōu)質(zhì)鋼。用它制成的零件應(yīng)進(jìn)行淬火及回火處理。由于這種鋼的碳量較高，故其焊接性能不好。

此鋼可用于制造要求耐磨的零件，以及動(dòng)載荷及沖擊作用本太的零件，例如：齒輪、軋輥、拉桿和農(nóng)機(jī)犁鏵等。

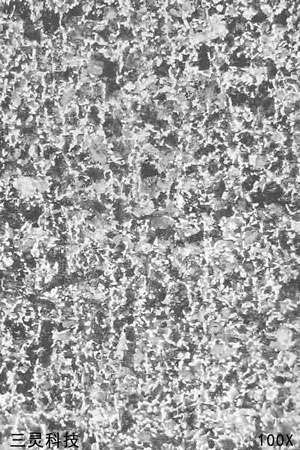

材料名稱：50鋼

浸蝕劑：4%硝酸酒精溶液

處理情況：鍛造后正火處理

組織說明：基體為片狀珠光體，白色為鐵素體，鐵素體大部分呈網(wǎng)絡(luò)狀分布，一部分鐵素體呈塊狀分布，使整個(gè)組織呈帯狀傾向。

鍛造后由于正火加熱溫度不高，冷卻又稍快，致使鋼的晶粒不初粗大，同時(shí)珠光體數(shù)量較多，鋼的組織有帶狀的傾向，導(dǎo)致鋼材的強(qiáng)度明顯提高，而塑性及沖擊韌度有所下降。此種鋼材應(yīng)進(jìn)行淬火、回火處理，適宜制作耐磨的零件，以及動(dòng)載荷及沖擊作用不大的零件。

50鋼一殷在調(diào)質(zhì)態(tài)、正火態(tài)或表面淬火后使用。

材料名稱:50鋼

浸蝕劑：4%硝酸酒精溶液

處理情況：830℃、860℃淬火，600℃回火

組織說明：手表冷鐓夾板螺釘、彈簧墊圈。

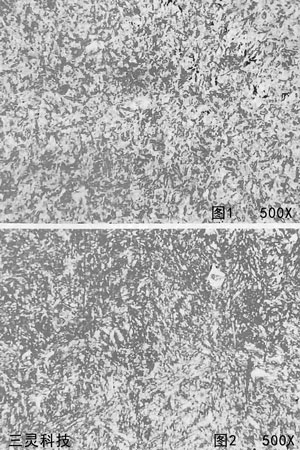

圖1: 50鋼制手表冷鐓夾板螺釘，在830℃自動(dòng)淬火爐中連續(xù)加熱2mm后淬入油中冷卻的組織，基體為馬氏體及少量殘留奧氏體，馬氏體針葉長(zhǎng)度溝3?4級(jí)。

圖2: 50鋼制彈簧墊圈。在860℃淬火爐中加熱30min淬入油中冷卻，又550℃回火處理，組織為回火托氏體，圖中白色方塊為氮化鈦夾雜物。

油溫為50?60℃，加熱爐用城市煤氣保護(hù)，先通過無水氯化鈣干燥，經(jīng)過凈化處理后通入爐內(nèi)作保護(hù)氣氛用。

50鋼強(qiáng)度、硬度較高，塑性及韌性較低，冷變形性較低，焊接性較差，鑄造性能好，可加工性較好，淳透性差，無回火脆性。在工程上一般在調(diào)質(zhì)態(tài)或正火態(tài)或表面淬火后使用，可用作強(qiáng)度、硬度要求較高，沖擊作用不大的機(jī)械零件，如齒輪、軋輥、機(jī)床主軸、發(fā)動(dòng)機(jī)曲軸、掘土犁鏵、彈簧、彈簧墊圈等。
