材料名稱：電工用硅鋼[w(C)0.05%, w<Si)3.5%，w(Mn>0.22%, w(P)0.020%, w(S)0.025%]

浸蝕劑：4%硝酸酒精溶液

處理情況:軋制后750℃X2h退火處理，再在450℃X0.5h發(fā)藍(lán)處理

組織說明：空調(diào)壓縮機(jī)鐵心退火前鐵損為3.7W/kg,退火發(fā)藍(lán)后，發(fā)現(xiàn)退火爐的上層、中層和底層位置的鐵心的鐵損不一樣,上層的鐵心為2,8Wkg，中層的鐵心為6.1W/kg，下 層的鐵心為5.7W/kg。

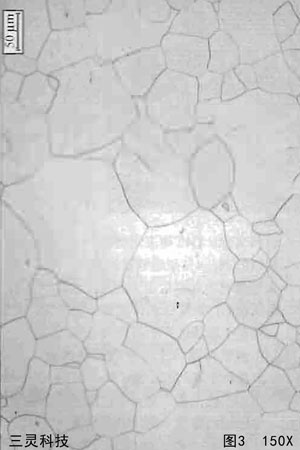

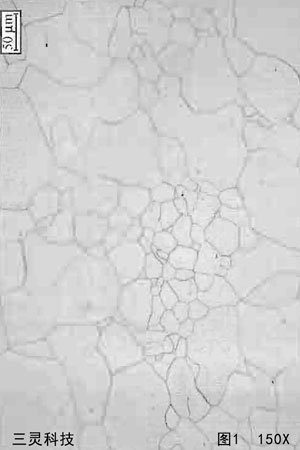

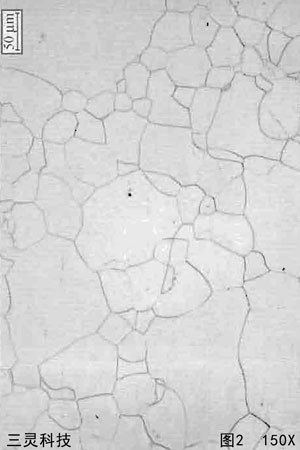

于退火爐中上、中、下層不同位置各取一片鐵心作金相觀察，基體均為鐵素體。上層鐵心由較多細(xì)小晶粒和大晶粒組成，見圖1中層鐵心今上層相比，細(xì)小晶粒開始長大，大晶粒變化不明顯，見圖2;下層鐵心與上層組織相比，細(xì)小晶粒和大晶粒長大不明顯，見圖3。

退火時，由于鐵心放置位置不同，造成鐵心的鐵損不一，主要是退火爐內(nèi)爐溫不均勻所致。從觀察到的組織來分析，爐底和爐中部位置爐溫相近，而爐上部位置爐溫稍低，以致退火再結(jié)晶晶界不完全，所以其鐵損最小。
