材料名稱：合金鑄鐵（內(nèi)燃機凸輪軸)

浸蝕劑：4%硝酸酒精溶液

處理情況：激冷鑄造后經(jīng)感應加熱泮火

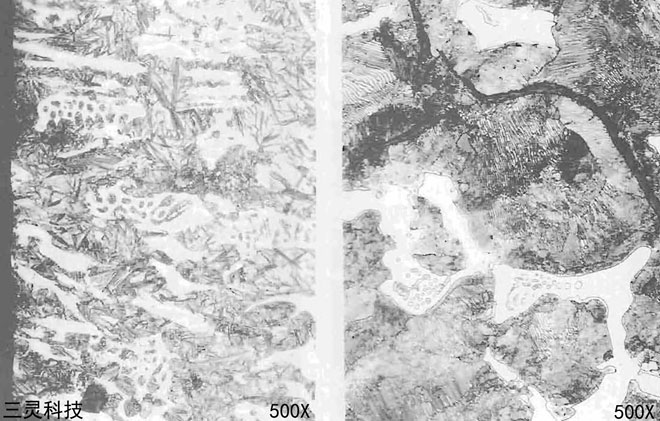

組織說明：左圖，同一試樣的高倍組織形貌，這是凸輪桃尖淬火硬化組織情況。除共晶碳化物外，基體 為灰色針狀回火馬氏體和白色殘留奧氏體：馬氏體針葉長度已偏長，殘留奧氏體數(shù)量也偏多，是淬火溫度偏高的過熱組織，基體硬度指標將達不到要求。凸輪軸桃尖處的耐磨性好壞在很大程度上取決于碳化物的多少，但由于凸輪是在高接觸應力下運動的，所以碳化物需要基體的有力支持，淬火硬化是提高基體硬度的最好方法，淬火不當可產(chǎn)生大量殘留奧氏體，使其優(yōu)越性受到抑制。

右圖，凸輪心部組織，白色大塊為共晶碳化物，黑色為珠光體基體，粗大黑灰色條狀即為片狀石墨，凸輪軸是合金化程度較高的灰鑄鐵，由于澆注后冷卻速度較大，所以在其心部出現(xiàn)碳化物（其體積分 數(shù)一般為5%左右），屬于正?，F(xiàn)象。
