材料名稱：過共晶謅口鑄鐵

浸蝕劑：4%硝酸酒精溶液

處理情況；鑄態(tài)

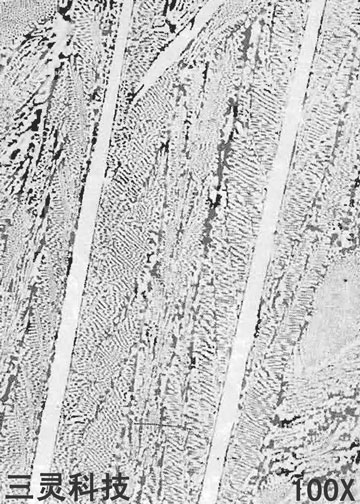

組織說明：典型的過共晶白口鑄鐵，白口鑄鐵亞穩(wěn)定凝固得到的斷口為亮白色、組織為無游離石墨存在的鑄鐵，粗大白色板條狀為初生滲碳體，基體為共晶萊氏體。

過共晶鐵液冷卻時，先析出粗大的初生滲碳體，由于它在液體中可以自由生長，故呈板條狀或片、針形態(tài)分布；隨后，當(dāng)液體金屬溫度降至 il30°C時，發(fā)生共晶相變而析出共晶萊氏體：之后，凝固的金屬將因溫度下降在奧氏體中析出二 次滲碳體，此時奧氏體中碳量將不斷下降，至共桁溫度時，梟氏體的成分也恰為共析成分，即轉(zhuǎn) 變?yōu)橹楣怏w組織。

在共晶結(jié)晶的領(lǐng)域交界處有黑色呈條狀分布的珠光體，這是由于在結(jié)晶時產(chǎn)生化學(xué)成分偏析而造成的。過典晶白口鑄鐵中存在粗大

的板條狀滲碳阼，其性能硬而脆，無實用價值。

　　材料名稱:過共晶白口鑄鐵[w (C) 4.4%，w (Si) 0.19%, w (Mn) 2,2%]

浸蝕劑：4%硝酸酒精溶液

處理情況：鑄態(tài)

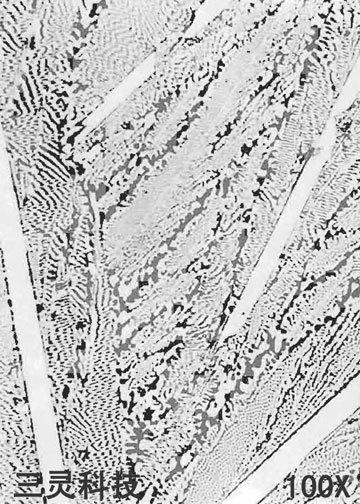

組織說明：組織為粗大的板條狀初生滲碳體和共晶萊氏體。由于照片左右兩側(cè)的冷卻方向不同，板條狀初生滲碳體和長條狀的共晶萊氏體（共晶團）也沿不同的散熱方向排列分布。
