中國知名金相制樣設備耗材廠商
——以材料顯微組織分析技術進步為己任，以金相試樣制備輕松高效真實為目標

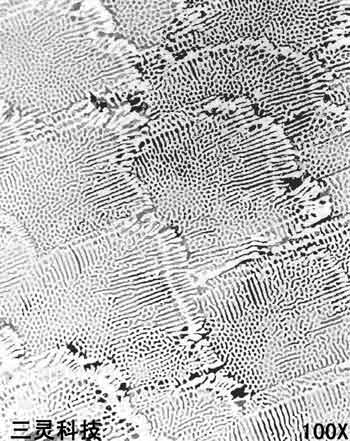

材料名稱：共晶白口鑄鐵 浸蝕劑：4%硝酸酒精溶液 處理情況：鑄態(tài) 組織說明：典型的共晶萊氏體組織。 高溫時，萊氏體由奧氏體與共晶滲碳體所構成。隨著溫度的不斷下降，奧氏體中的碳將以二次滲碳體的形式析出，它將附著于共晶滲碳體而存在，由于兩者是相同的相，所以沒有明顯的相界面。 室溫時，萊氏體是由圓粒狀或條狀分布的珠光體（黑色）與白色基體滲碳體構成的機械混合物。 可以看出，由滲碳體和奧氏體分解產物構成的共晶晶粒（共晶團)其界面上的組織較粗大，排到不甚規(guī)則，具有過渡的性質，這是由于相鄰共晶團互相作用所致。 |

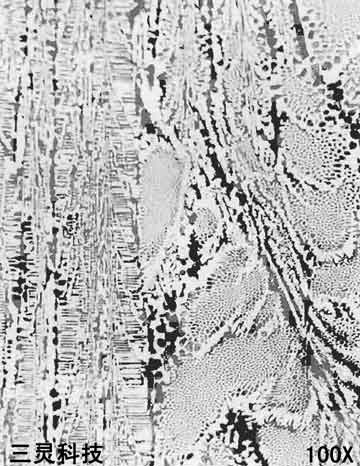

材料名稱：共晶白口鑄鐵[W (C) 4.3%，W（Si) 0.06%, W (Mn) 1.9%] 浸蝕劑：4%硝酸酒精溶液 處理情況：鑄態(tài) 組織說明：組織為共晶萊氏體，即在共晶滲碳體上 分布著顆粒狀和小條狀的珠光體。 由于照片左右兩側的冷卻速度和冷卻方向不同,兩側的共晶萊氏體（共晶團)的大小和排 列方向坦不同.且兩者之間有明顯的界線，右側 主要是偶合方式生長的共晶結晶（正常共晶)， 組織為蜂窩狀萊氏體；左側主要是非偶合方式生 長的共晶結晶〈異離共晶）,組織為板條狀滲碳 體型萊氏體（簡稱為板條萊氏體) |
