處理情況：鑄態(tài)

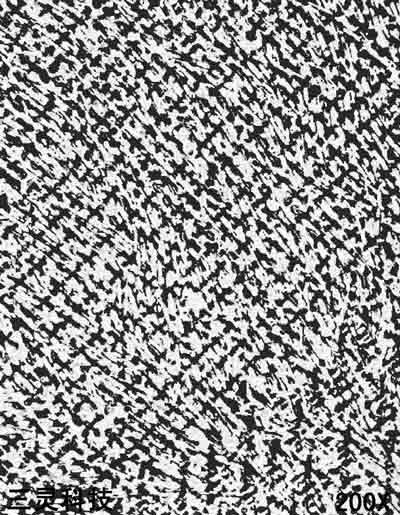

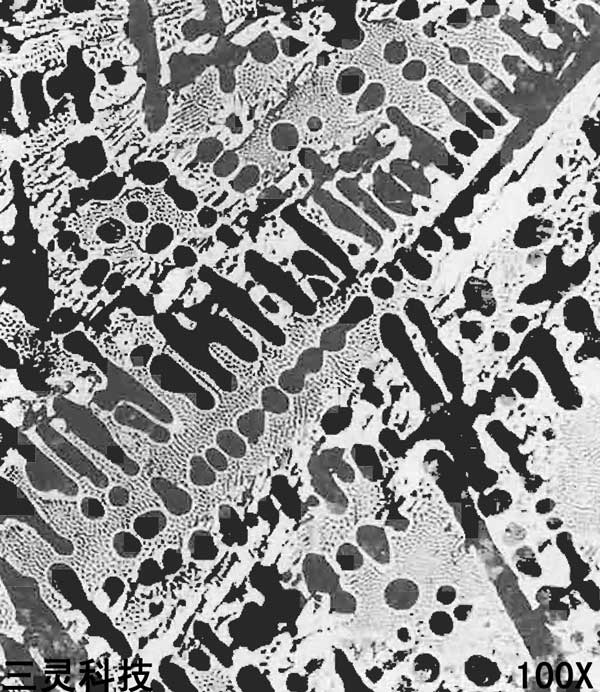

組織說(shuō)明：黑色枝晶狀為珠光體，分布在共晶萊氏 基體上，在枝晶珠光體邊緣有一層白色組織為滲碳體。

高溫時(shí)，熔融的液體金屬隨著溫度穩(wěn)定下降將 析出枝晶狀分布的初生奧氏體，冷至共晶溫度時(shí)， 將發(fā)生共晶轉(zhuǎn)變，此時(shí)未凝固的液體金厲同時(shí)析出 奧氏體與滲碳體構(gòu)成的機(jī)械混合物——共晶萊氏 體組織。隨著溫度不斷下降，初生奧氏體及共晶奧 氏體將不斷析出二次滲碳體，它將依附于共晶滲碳 體而存在，此時(shí)初生及共晶奧氏體將因析出二次滲 碳體而不斷縮小，當(dāng)鑄鐵冷至727°C時(shí)，高溫奧氏 體將發(fā)生共析相變而析出珠光體組織。

由上述的轉(zhuǎn)變情況可以看出，初生枝晶珠光體 和共晶萊氏體中的珠光體面積要比高溫奧氏體為 小，其周?chē)陌咨M織實(shí)為二次滲碳體，由于它與 共晶滲碳體是同一相，故無(wú)明顯的相界面。
