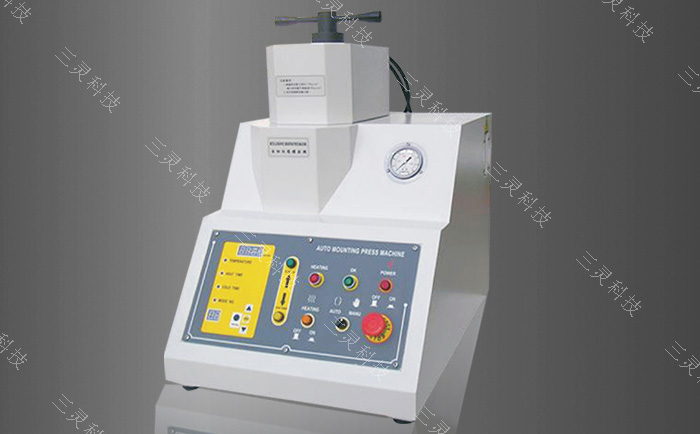

金相試樣鑲嵌機(jī)主要包栝加壓設(shè)備，加熱設(shè)備及壓模三部分。加壓設(shè)備包括機(jī)體、機(jī)座、油壓機(jī)及儀表。加熱設(shè)備包括加熱爐，溫度控制器。壓模部分由上下模及套筒三件組成。使用時(shí)將欲檢驗(yàn)的細(xì)小試件放置于下模上，選擇較平整的一面向下；在套筒空隙之間加入塑料，然后將上模放入；將裝好的壓模組放在金相鑲嵌機(jī)臺(tái)面上，經(jīng)過一定時(shí)間加壓模加熱至額定溫度以后，借手桿或手輪加壓至額定壓力（溫度與壓力取決于塑料的性質(zhì)），即可鑲嵌成形。

　　目前還廣泛利用金相冷鑲嵌料來鑲嵌試件，其主要材料為環(huán)氧樹脂加固化劑等組成，即：環(huán)氧樹脂+固化劑=聚合物+熱。固化劑主要是胺類化合物，其用量應(yīng)適當(dāng)，用量過多樹脂變脆，因放熱反應(yīng)會(huì)使鑲樣溫度升高，但用量過少，則不能充分固化。故一般固化劑的量約占總量的10%。常用以下兩種配方：

1.環(huán)氧樹脂（6101#） l00g

乙二胺（固化劑） 8g

氧化鋁（耐磨填料150?300目） 適量

2.環(huán)氧樹脂（6101#） l00g

磷苯二甲酸二丁脂（稀釋劑） 20g

乙二胺（固化劑） 8g

氧化鋁（耐磨填料150?300目） 適量

　　加入耐磨填料是為了提高其硬度，可用氧化鋁、碳化硅以及鑄鐵屑、石英、水泥粉等。

　　鑲嵌時(shí)首先將欲鑲嵌的試樣磨面磨平，置于光滑平板上，外部套以適當(dāng)大小的套管。然后按配方順序準(zhǔn)確稱量，攪拌均勻成糊狀后澆注，凝固后即成。套管可用鋼管、銅管、鋁管或塑料管，可以是一次性的，也可以是能重復(fù)使用的。若屬后者，應(yīng)在套管和平板上涂一層油脂薄膜，以便將鑲嵌試樣頂出。使用第二種配方時(shí)，可將前兩種材料預(yù)先配好儲(chǔ)存?zhèn)溆?，使用時(shí)再加入乙二胺和耐磨填料。

　　此外，也可用水泥，石膏等材料進(jìn)行鑲嵌。
