在金相檢驗工作中，有時需要把在顯微鏡下觀察到的某一未知相或夾雜物從金相試樣上取下來，以便做進一步的研究。

　　如果在小型蔡司顯微鏡上安裝上附加件后，就可以在顯微鏡下直接鉆取所需要的試樣，其設備及具體做法如下：

　　1.鉆頭和物鏡套

　　用直徑0.8?ltmn的彈簧鋼絲經退火后彎成螺旋形，一端為鉆尖，垂直向下，另一端為鉆柄，垂直向上。彎成后把鉆尖一端及中部淬火后回火。然后在小砂輪上把鉆尖磨成三棱錐形，磨光后即成。

　　選用該顯微鏡的15倍物鏡與30倍目鏡記合，可放大到450倍，物鏡與試樣拋光面的工作距離約6mm，上述鉆頭即置于此工作距離的空間中。顯然此工作距離若較大，對放置鉆頭和觀察都較為有利。

　　物鏡套的作用在于固定鉆頭柄。鉆柄的固定方法可根據具體情況而定，也不一定要有物鏡套。

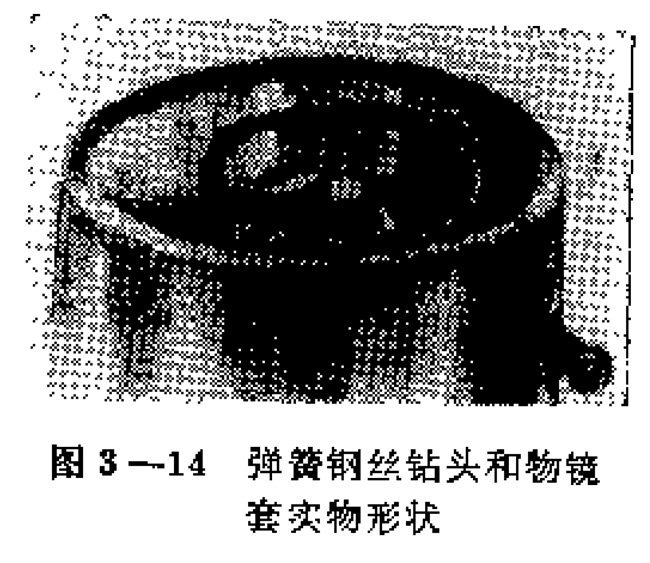

　　彈簧鋼絲鉆頭和物鏡套的實物形狀如圖3_14所示。

　　2.旋轉試樣臺狀

　　旋轉試樣臺由轉盤、套圈及座圈組成。轉盤在套圈之上旋轉，套圈在座圈之內，座圈固定于顯微鏡底座上。轉動座圈上時三個螺絲，可以移動套圈位置面調整轉盤的旋轉中心。轉盤底面有高出之臺與套圈配合，要求較高的精密度。在套圈與轉盤作成之后即決定了它們之間時公差大小，不能調整，故要求其公差越小越好。固定座圈時應當考慮到使其中心大致與物鏡光束中心相重合，調整轉盤旋轉中心和鉆尖定位工作,可借助于帶有刻度的7倍目鏡進行。在視場中選好一個標記，以手前后左右推動轉盤，即可以檢査出套圈與轉盤之間的公差大小。利用這個起件在放大105倍的視場中，其標記移動約3.5個目鏡刻度，即它們之間的公差約為0.03mm。因此，在以后的調整和操作過程中，總是以一手轉動轉盤，且在轉動的同時把轉盤推向一方，這樣就可克服由于公差帶來時缺點。且當鉆尖下落剌入試樣拋光面上的目的物后，由于鉆頭的螺旋形部分富有伸縮性，所以在鉆樣時可基本上保持鉆孔的位置不變。

　　試調時先以軟金屬或其他材料作為試樣，使鉆孔在視場內，且轉動轉盤進行鉆孔，其位置亦不改變，然后換上實物試行鉆孔，作細調，使要鉆的目標置于目鏡刻度相應位置下，鉆尖正好落于目標之上為止。

　　鉆樣前先在其他顯微鏡上選出目的物，并把試樣稍為拋光以清除磨面上的其它物質和微塵，把要鉆的目的物置于目鏡刻度的事先定好位置之下，便可落下鉆頭并轉動轉盤進行鉆樣。

　　這樣在適宜的條件下可以達到鉆樣的目的鉆尖的熱處理和磨制以及恰當?shù)恼{(diào)整和操作最為主要。尖棱鋒利，則鈷樣效果良好，在顯微鏡下可見鉆孔中心為一亮點，四圍為鈷末。但是如栗鉆取的目的物硬度過高，則不宜采用此種方法。
